Español
Procedimientos de mantenimiento

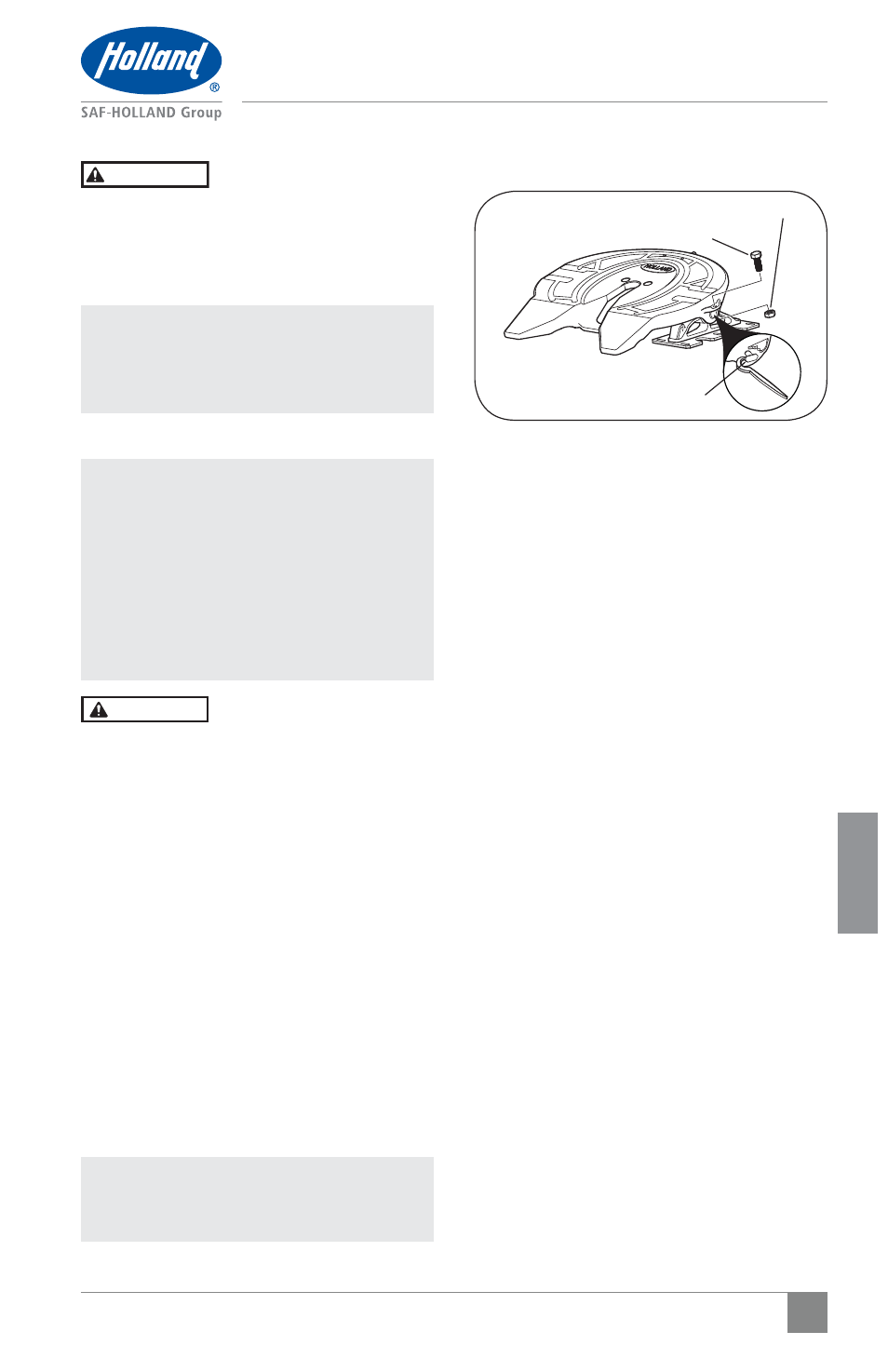

Figura 26
TUERCA DE RETENCIÓN
TORNILLO DE RETENCIÓN
PLACA
SUPERIOR
PERNO DE SOPORTE
PRECAUCIÓN
ADVERTENCIA
Si no mantiene adecuadamente
su quinta rueda, podría ocasionar
la separación del tractocamión
y el remolque que, si no se evita,
podría causar muertes o
lesiones graves.
NOTA: Retirar la placa superior de la quinta
rueda no es necesario para el
mantenimiento pero puede resultar
necesario para realizar reparaciones.
11. Remoción de la placa superior
IMPORTANTE: El conjunto de la quinta
rueda tiene insertos media
caña reemplazables
instalados entre la placa
superior de la quinta rueda
y la base de montaje. Cuando
retire la placa superior
tenga cuidado de no perder
los insertos media caña.
Si no evita que los insertos
media caña caigan de la placa
superior podría ocasionar
una situación con riesgo
potencial que, si no se evita,
podría provocar lesiones
menores o moderadas.
1. Retire las tuercas y tornillos de retención
del perno de soporte de ambos lados
de la placa superior de la quinta rueda
(Figura 26).
2. Con una palanca, jale los pernos de
retención del soporte de la placa superior
de la quinta rueda (Figura 26).
3. Use un elevador capaz de soportar 500 lb
(227 kg) para retirar la placa superior de
la base de montaje. Coloque la quinta
rueda en una superficie de trabajo plana
y limpia.
NOTA: Siga las instrucciones publicadas
del fabricante sobre la operación
adecuada del elevador.
