Procédures d’entretien
Figure 47
BANDE À DOUBLE FACE
GODET
D’INSERTION
LOGEMENT
Figure 48
PLATEAU SUPÉRIEUR
BOULON DE
RETENUE
ÉCROU DE
RETENUE
AXE DE SUPPORT
17.

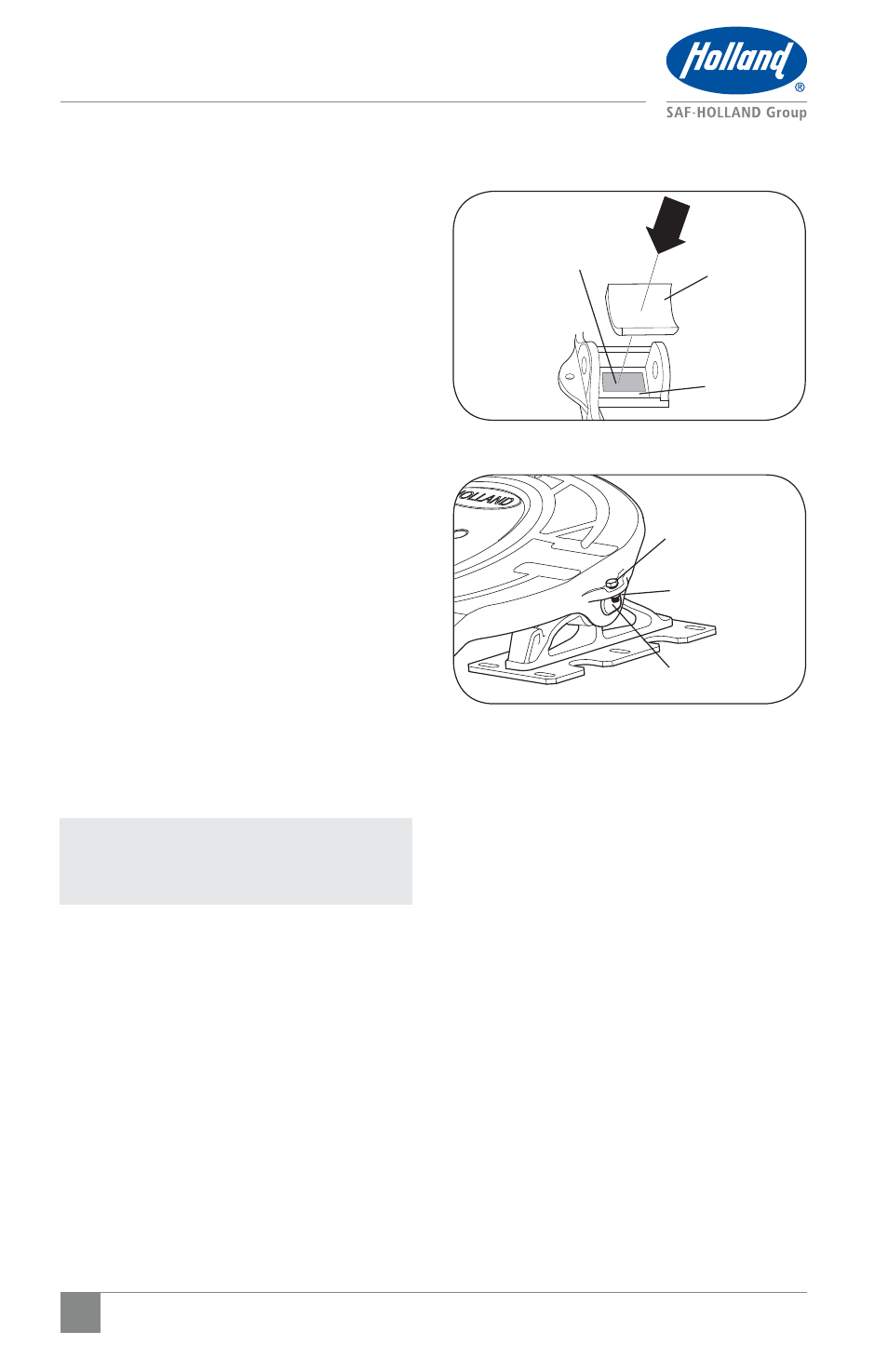

Pose du plateau supérieur
1. Si les godets d’insertion sont sortis de
leur logements dans le corps de sellette,
nettoyer et placer une bande d’adhésif
à double face au fond des logements.
Placer les godets dans les logements en
appuyant fermement (Figure 47).
2. À l’aide d’un mécanisme de levage d’une
capacité de 227 kg (500 lb), poser le
plateau supérieur sur son socle de fixation.
3. Poser les axes de support à travers le
corps de sellette et le socle de fixation
puis les boulons et écrous de retenue
d’axe de support (Figure 48). Serrer
la visser de fixation à un coup9le de
ËGUMC Ë/tN
4. Sellettes non inclinables :
Après avoir monté le plateau supérieur
sur le socle de fixation, remonter l’arbre
non inclinable en orientant le plateau
supérieur de manière à aligner le plateau
supérieur et les supports non inclinables.
Insérer l’arbre non inclinable par le côté
gauche de la sellette d’attelage, en
s’assurant que la chaîne est placée sur
l’extérieur du support droit. Attacher la
chaîne au support.
REMARQUE : Toujours enlever l’arbre
non inclinable pour les
utilisations sur route.
