38
Procedimientos de mantenimiento

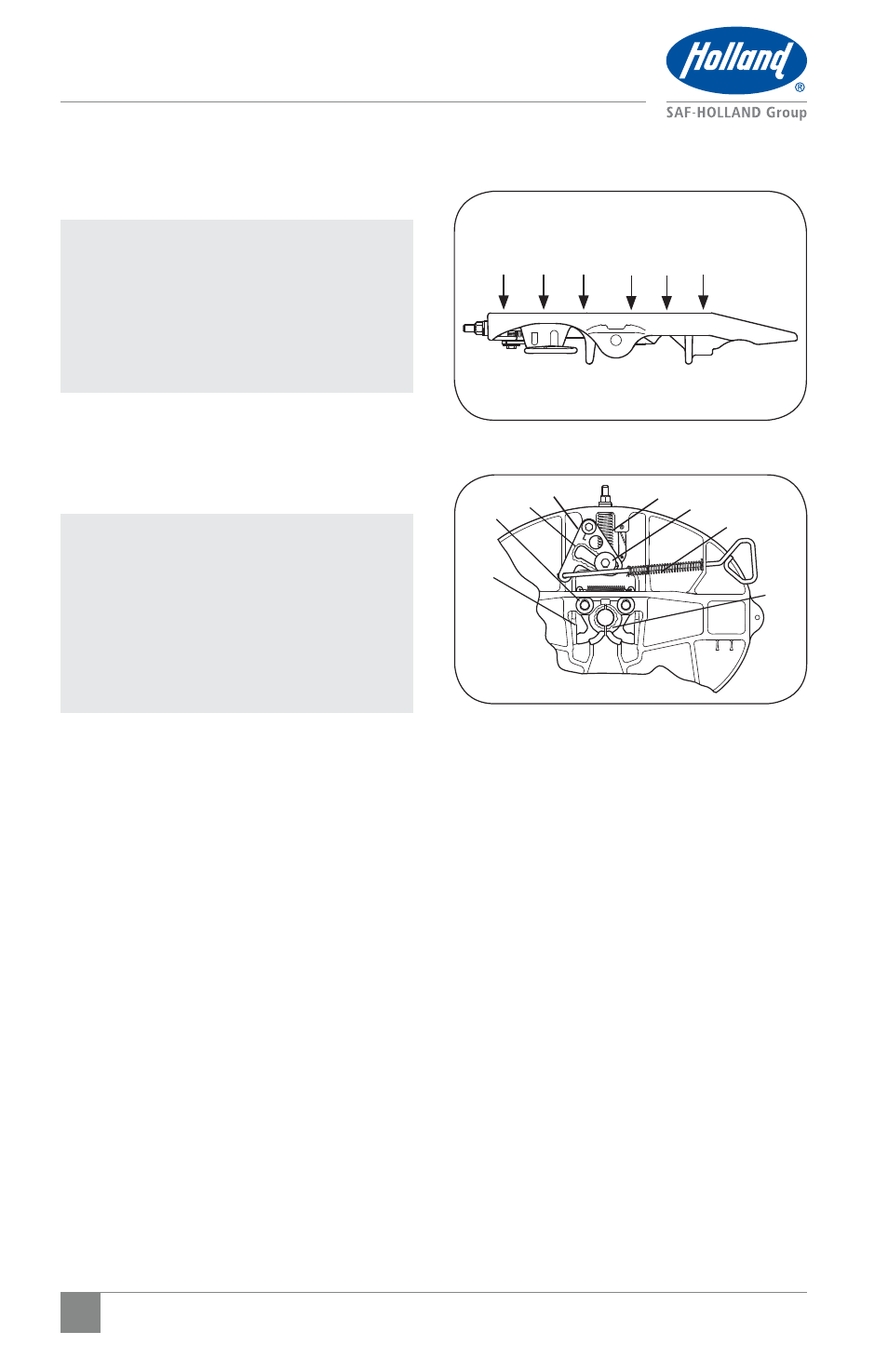

Figura 28
A
B
C
D
E
F
G
H
Figura 27
ENGRASE LA SUPERFICIE DE
CONTACTO DEL REMOLQUE
12. Lubricación de
la quinta rueda
IMPORTANTE: La lubricación de la quinta
rueda es necesaria para
obtener la máxima vida
útil de su quinta rueda
de la serie 35. Realice los
siguientes procedimientos
en los intervalos mostrados.
t-VCSJRVFFMNFDBOJTNPEFMTFHVSPDBEBUSFT
(3) meses o 30,000 millas.
t-JNQJFDVJEBEPTBNFOUFFMNFDBOJTNPEFM
seguro cada seis (6) meses o 60,000 millas.
IMPORTANTE: Si su quinta rueda funciona
en condiciones invernales de
nieve o hielo, la lubricación
deberá realizarse cada
primavera además de la
lubricación de rutina (antes
mencionada) para lograr
un funcionamiento óptimo.
12.A Método de lubricación correcto
1. Retire la grasa vieja y la suciedad de todas
las superficies de contacto entre la quinta
rueda y el remolque. Aplique nueva grasa
resistente al agua con base de litio a
todas las superficies de contacto entre la
quinta rueda y el remolque (Figura 27).
2. Con una grasa resistente al agua con base de
litio lubrique (A) los extremos de la horquilla
donde entran en contacto los seguros con el
molde, (C) el perfil de la leva (E) el vástago
de la horquilla en el área que se desliza
dentro y fuera del molde de la quinta rueda,
(F) el seguro secundario donde entra
en contacto con la placa de leva, (G) la
manija de liberación, y (H) donde se hace
contacto con el perno rey (Figura 28).
3. Con aceite ligero lubrique (D) el punto de
pivote de la leva (Figura 28).
4. Sólo si fuera necesario, lubrique (B) el
pasador del seguro con Never-Seez
®
(Figura 28).
