Procédures d’entretien

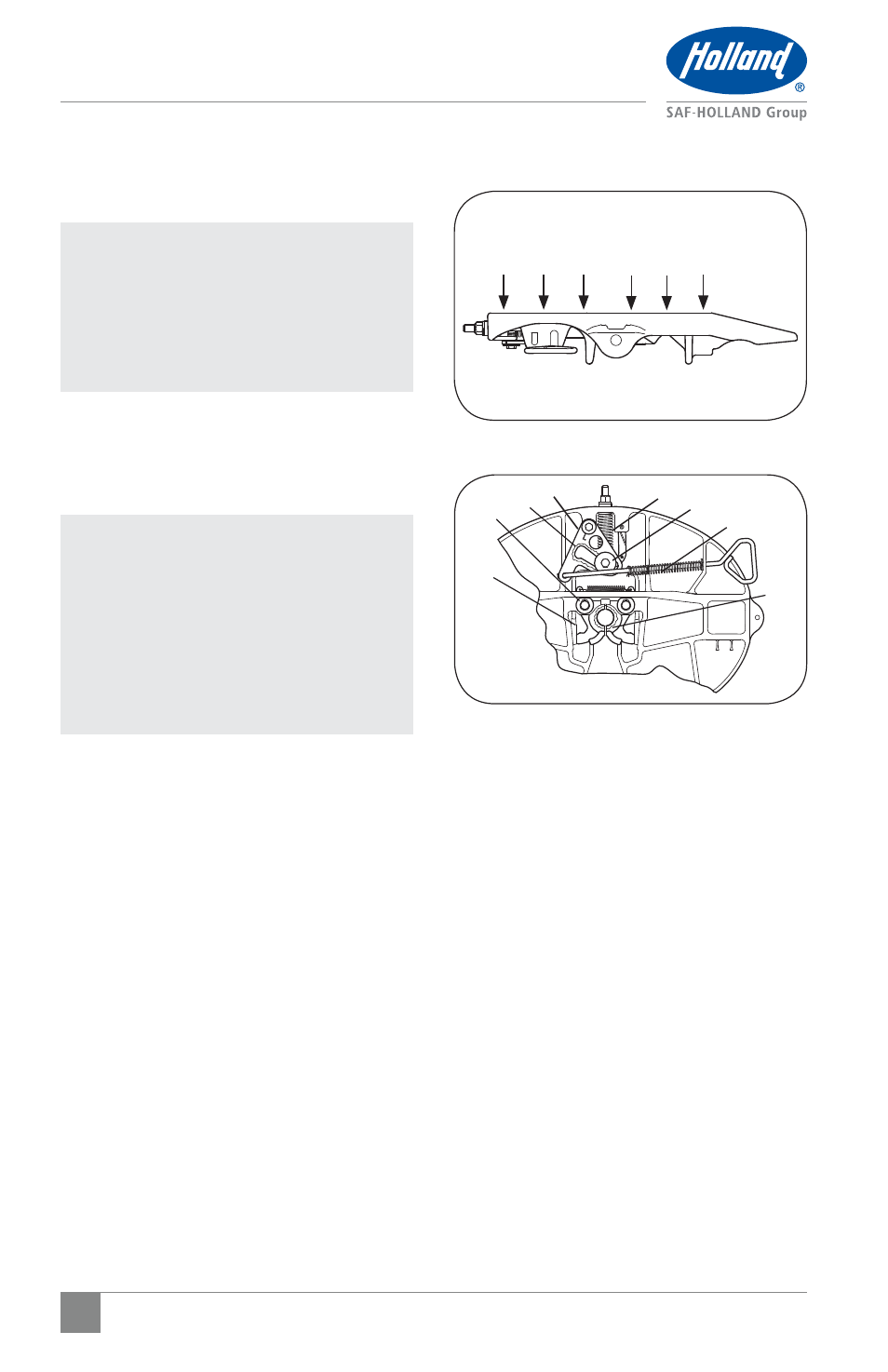

Figure 27
GRAISSER LA SURFACE DE CON-
TACT AVEC LA REMORQUE
Figure 28
A
B
C
D
E
F
G
H
12.
Lubrification de la sellette
d’attelage
IMPORTANT : La lubrification de la sellette
d’attelage est requise pour
assure une durée service
maximale de la sellette
Série 35. Effectuer les
procédures suivantes aux
intervalles indiqués.
t
-VCSJmFSMFNÏDBOJTNFEFWFSSPVJMMBHF
tous les trois (3) mois ou 50 000 km.
t
/FUUPZFSMFNÏDBOJTNFEFWFSSPVJMMBHFBWFD
soin tous les six (6) mois ou 100 000 km.
IMPORTANT : Si la sellette d’attelage est
utilisée dans des conditions
hivernales neigeuses ou
verglacées, la lubrification
doit être effectuée chaque
printemps en plus de la
lubrification régulière (indiquée
ci-dessus) pour assurer un
fonction nement optimal.
12.A Méthode de lubrification
correcte
1. Éliminer la graisse usagée et les saletés
de toutes les surfaces de contact sellette-
remorque. Appliquer de la graisse au lithium
hydrofuge neuve sur toutes les surfaces
de contact sellette-remorque (Figure 27).
2. À l’aide de graisse au lithium hydrofuge,
lubrifier (A) les embouts d’étrier aux
points de contact avec les mâchoires et
le corps de sellette, (C) le profil de came,
(E) la tige d’étrier au niveau de la partie
qui coulisse dans corps de sellette, (F)
le verrouillage secondaire, aux points
de contact avec la came, (G) la poignée
de déverrouillage et (H) les surfaces de
contact avec le pivot (Figure 28).
3. Avec une huile légère, lubrifier (D) le pivot
de came (Figure 28).
4. Uniquement si cela est nécessaire, lubrifier
(B) la broche de verrouillage avec du
Never-Seez
®
(Figure 28).
