Procedimientos de mantenimiento

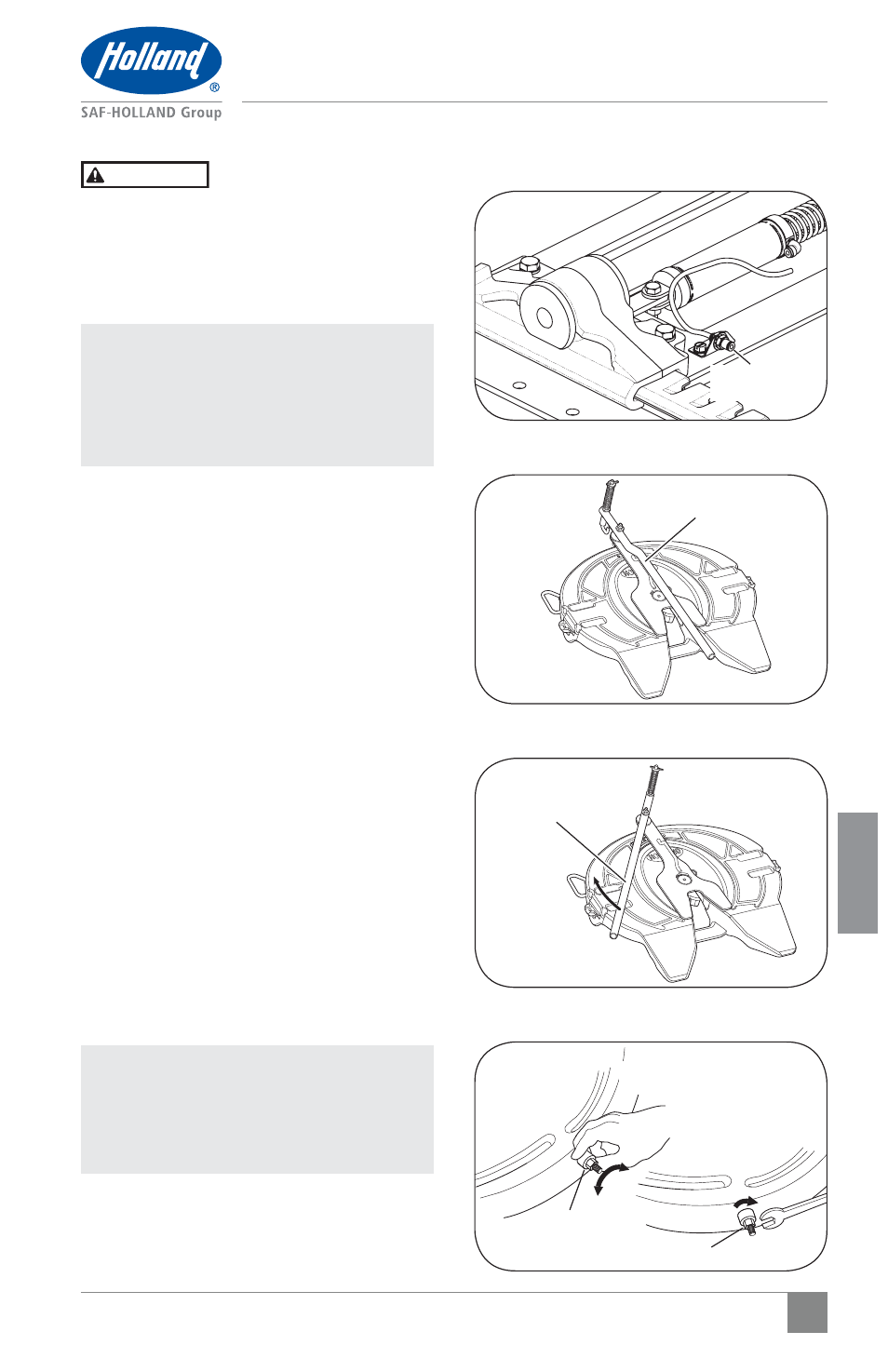

Figura 38
ROTE UNA (1) VUELTA MÁS
EN SENTIDO HORARIO
ARANDELA
DE HULE
TUERCA DE AJUSTE
Figura 37
ROTE LA MANIJA
PARA ASEGURAR LA
QUINTA RUEDA
Figura 36
HERRAMIENTA DE AJUSTE
DEL SEGURO
Figura 35
DESLIZADOR ILS
CONEXIÓN DE
SUMINISTRO
ADVERTENCIA
Si no mantiene
adecuadamente el
ajuste de la quinta
rueda, podría perder el
control del vehículo lo cual,
si no se evita, podría causar
muertes o lesiones graves.
NOTA: Para lograr un ajuste adecuado
SAF-HOLLAND recomienda usar
un probador de seguros Holland
Núm. de parte TF-TLN-5001,
disponible con su distribuidor
local Holland.
1. Afloje la tuerca de ajuste varias vueltas
(Figura 38).
2. Si la quinta rueda está asegurada, jale
la manija de liberación para abrir el
seguro. Si está equipada con un seguro
secundario manual, jale primero la manija
de liberación secundaria y enganche
en el molde.
3. Coloque el probador de seguros sobre
la placa superior de la quinta rueda
(Figura 36).
4. Para asegurar la quinta rueda, rote la
manija del probador de seguros en
sentido horario (Figura 37).
5. Con los seguros cerrados alrededor del
probador de seguros, ubique la tuerca
de ajuste sobre el vástago de la horquilla
de manera que comprima levemente la
arandela de hule haciendo difícil girarla
manualmente (Figura 38).
6. Gire la tuerca de ajuste una vuelta más
en sentido horario para comprimir más
la arandela de hule (Figura 38).
IMPORTANTE: Si comprime de más el buje
con vueltas adicionales
estará desajustando la
quinta rueda y deteriorando
su rendimiento
