Procedimientos de mantenimiento

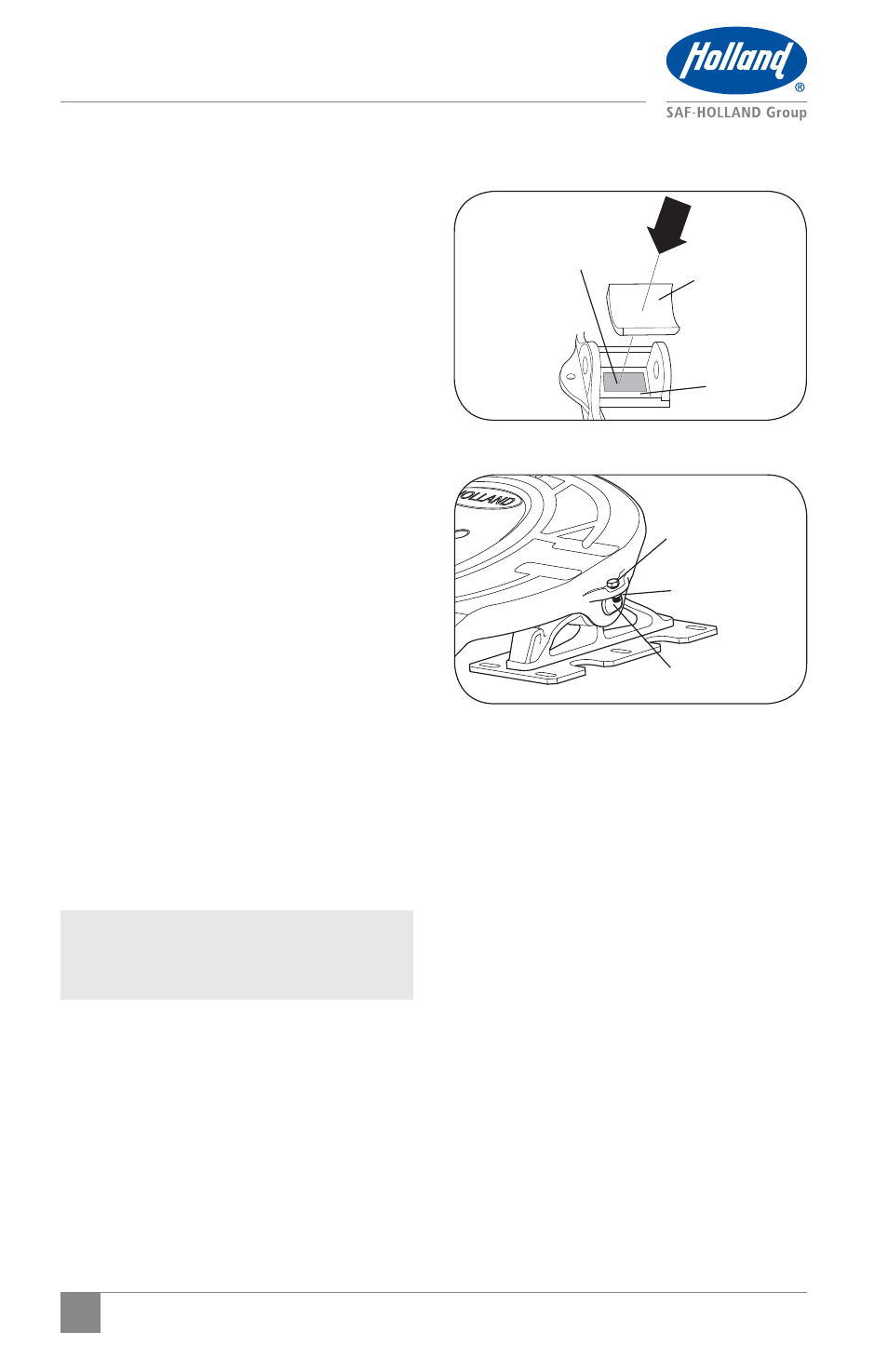

Figura 48
PLACA SUPERIOR
TORNILLO DE
RETENCIÓN
TUERCA DE
RETENCIÓN
PERNO DE SOPORTE
Figura 47
CINTA DE DOBLE
ADHERENCIA INSERTOS
MEDIA CAÑA
ÁREA DEL
BOLSILLO
17. Instalación de
la placa superior
1. Si los insertos media caña se desprenden
del molde de la quinta rueda, limpie el
área de los bolsillos y aplique una cinta
de doble adherencia en el fondo de los
bolsillos. Instale el inserto presionando
hacia adentro (Figura 47).
2. Use un elevador capaz de soportar
500 lb (227 kg) para instalar la placa
superior encima de la base de montaje.
3. Instale los pernos de soporte a través
del molde de la quinta rueda y la base
de montaje y fíjelos con los tornillos y
tuercas de retención del perno de soporte
(Figura 48). Ajuste los tornillos de
retención hasta 50-60 pie libra

/tN

4. Quintas ruedas sin inclinación:
Después de instalar la placa superior
sobre la base de montaje, reinstale el
conjunto del vástago de no inclinación
orientando la placa superior de manera
que esté alineada con los soportes de no
inclinación de la base de montaje. Inserte
el conjunto de vástago de no inclinación
desde el lado izquierdo de la quinta
rueda, asegurándose de que el conjunto
de la cadena esté colocado en el exterior
del soporte derecho. Sujete el conjunto de
la cadena al soporte.
NOTA: Siempre retire el conjunto del
vástago de no inclinación para
usar en carretera.
