Procédures d’entretien – SAF-HOLLAND XL-FW10009UM FW35 Series Fifth Wheel User Manual
Page 63
XL-FW10009UM-en-US Rev B · 2012-06-05 · Amendments and errors reserved. © SAF-HOLLAND, Inc.
63
Français
Procédures d’entretien

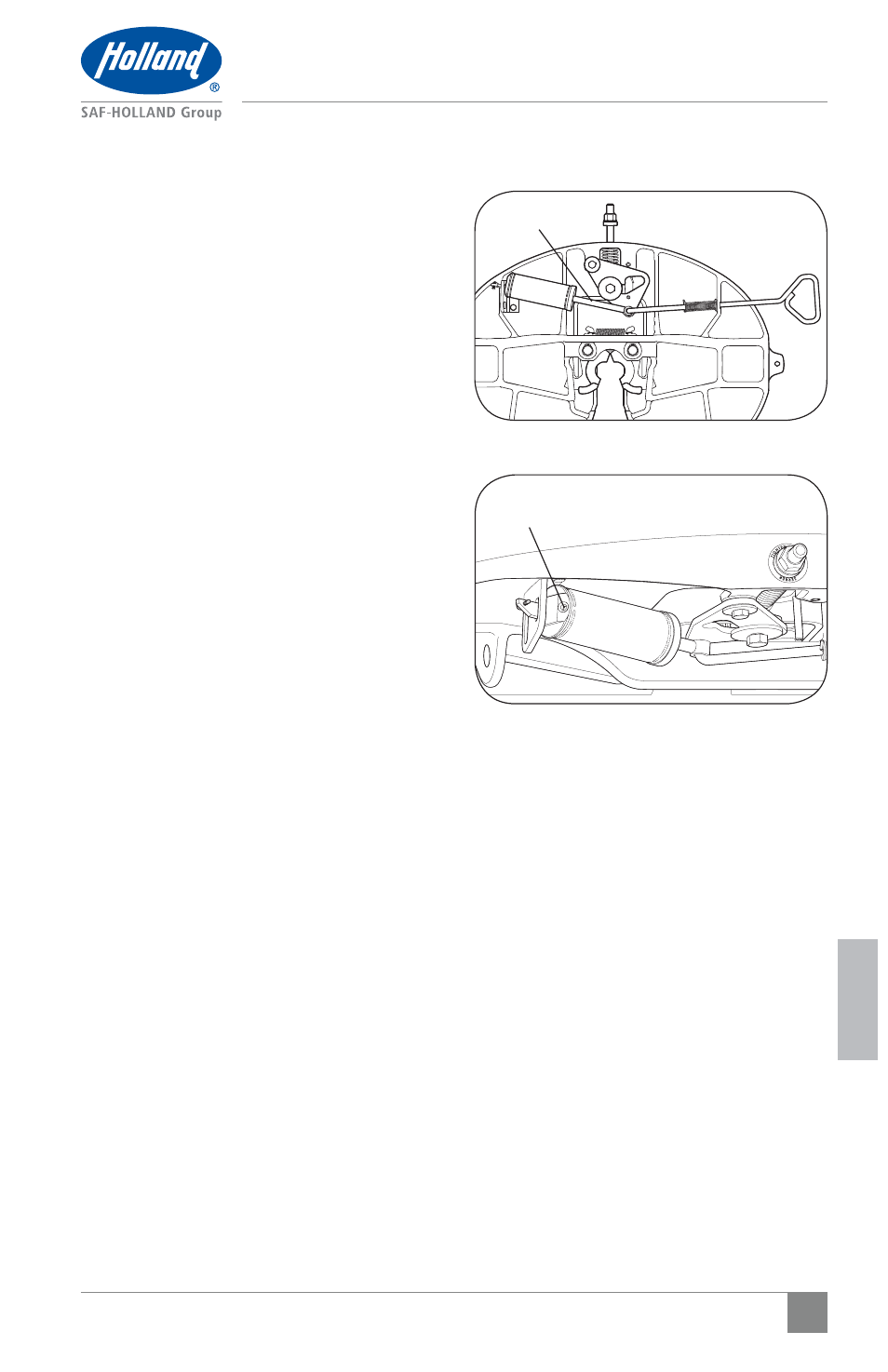

Figure 29
TIGE DE PISTON
Figure 30
RACCORD
D’ALIMENTATION
Si la sellette est à déverrouillage pneumatique,
suivre les étapes 5 à 9 pour lubrifier le
vérin pneumatique.
5. Activer la commande de vérin
pneumatique de manière à étendre
le piston et la tige jusqu’à la course
maximale (Figure 29).
6. Nettoyer la tige de piston exposée avec
une huile dégrippante et un chiffon
d’atelier propre. NE PAS utiliser d’abrasif
sur l’arbre de piston car cela peut
endommager sa surface.
7. Désactiver le vérin pneumatique.
8. Détacher la conduite d’alimentation
pneumatique et ajouter 2 à 4 gouttes
d’huile pour outil pneumatique dans
le vérin par le raccord d’alimentation.
Remonter la conduite d’alimentation
pneumatique (Figure 30).
9. Activer et désactiver 2 à 3 fois le vérin
pneumatique pour répartir l’huile dans
le cylindre et sur le piston et vérifier le
bon fonctionnement.
12.B Lubrification d’appoint
t
.BJOUFOJSMFTTVSGBDFTEFDPOUBDU
sellette-remorque lubrifiées. Utiliser une
graisse au lithium hydrofuge. Nettoyer
les rainures à graisse s’il y a beaucoup
de débris (Figure 27).
t
/FUUPZFSFUMVCSJmFSMFNÏDBOJTNF
de verrouillage si des problèmes de
fonctionnement apparaissent durant
l’utilisation de la sellette (problèmes pour
atteler, pour dételer ou pour tirer la
poignée de déverrouillage (Figure 28).
