Procedimientos de mantenimiento

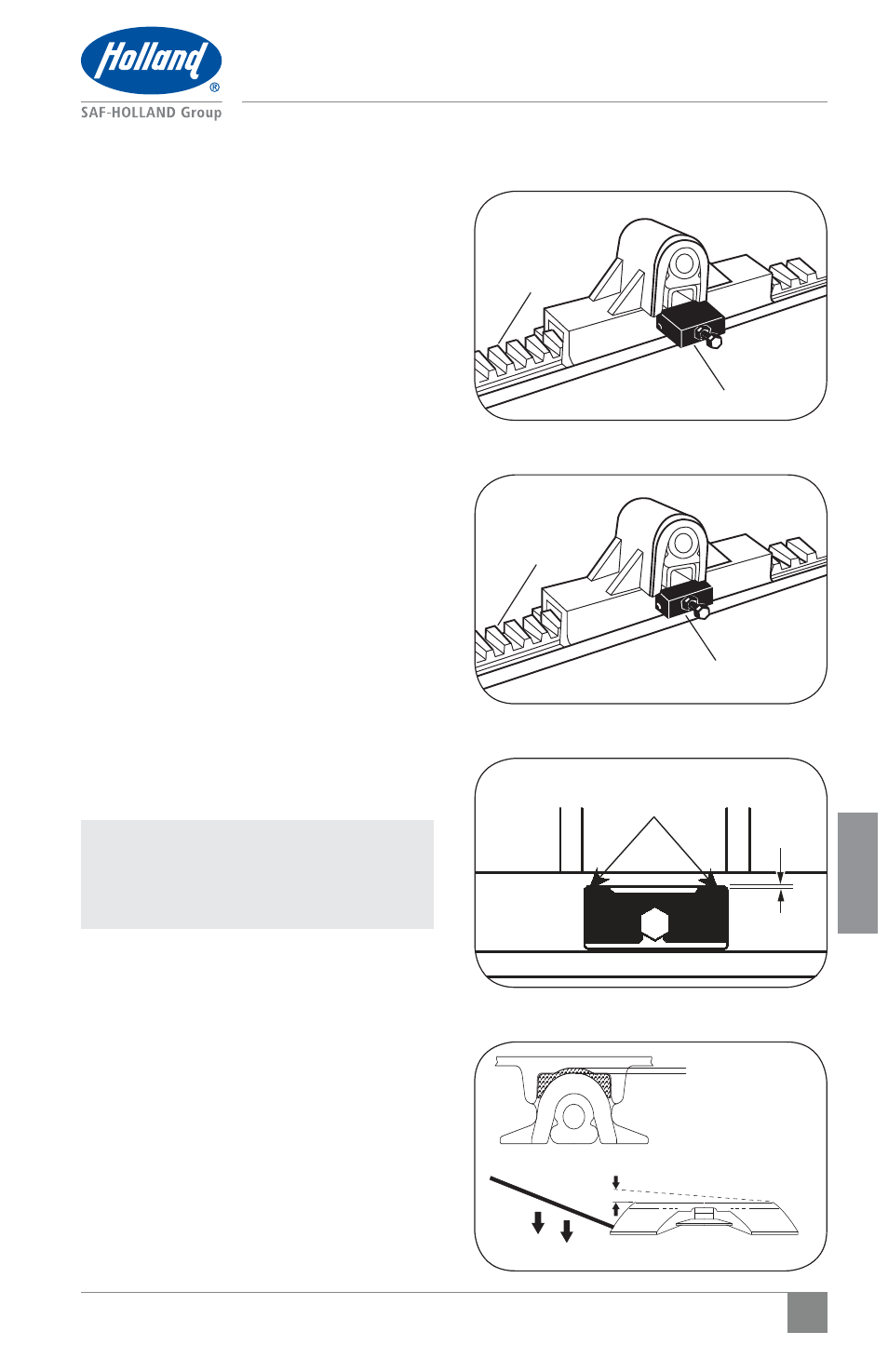

Figura 43
ABIERTO
(LIBERADO)
CREMALLERA
VÁSTAGO
Figura 44
ASEGURADO
(ENGANCHADO)
CREMALLERA
VÁSTAGO
Figura 45
VERIFIQUE SI HAY INTERFERENCIA
1/16"
(1.5 mm)
Figura 46
REEMPLACE SI
ES 1/16" (1.5 mm)
O MENOS
1/2" (12.7 mm) MÁX. (MEDIDA EN LA OREJA)
EMPUJE HACIA ABAJO
1. Afloje la tuerca de seguridad y gire el
tornillo de ajuste en sentido antihorario
(Figura 42).
2. Desenganche y enganche los vástagos
de seguridad. Verifique que los vástagos
de seguridad estén correctamente
enganchados (Figuras 43 y 44).
3. Apriete el tornillo de ajuste hasta que
toque la cremallera.
4. Gire el tornillo de ajuste media vuelta
adicional en sentido horario y luego
apriete la tuerca de seguridad.
Si los vástagos de seguridad NO se liberan por
completo para que la quinta rueda se deslice:
a. Verifique que el cilindro neumático
funcione correctamente. Reemplace si
fuera necesario.
b.
Verifique el ajuste del vástago de
seguridad como ya se explicó.
c.
Si un vástago de seguridad roza en el
bolsillo del vástago, retírelo mediante
un compresor de resorte Holland
TF-TLN-2500. Rectifique los bordes
superiores del vástago 1/16 de pulgada
(1.5 mm) (Figura 45). Reinstale y ajuste
los vástagos como ya se explicó.
NOTA: Si el problema continúa,
comuníquese con Servicio
de atención al cliente de
SAF-HOLLAND: 888-396-6501.
16.
Inspección de los insertos
media caña
Reemplace los insertos media caña si:
t
&MFTQFTPSEFMMPTJOTFSUPTNFEJBDB×B
es 1/16 de pulgada (1.5 mm) o menos.
t
&MNPWJNJFOUPWFSUJDBMMJCSFEFMBQMBDB
superior en el soporte es de 1/2 pulgada
(12.7 mm) o mayor, sin comprimir los
bujes de hule (Figura 46).
t
&MJOTFSUPTNFEJBDB×BFTUÈTVNBNFOUF
desgastado, resquebrajado o marcado.
