Procédures d’entretien

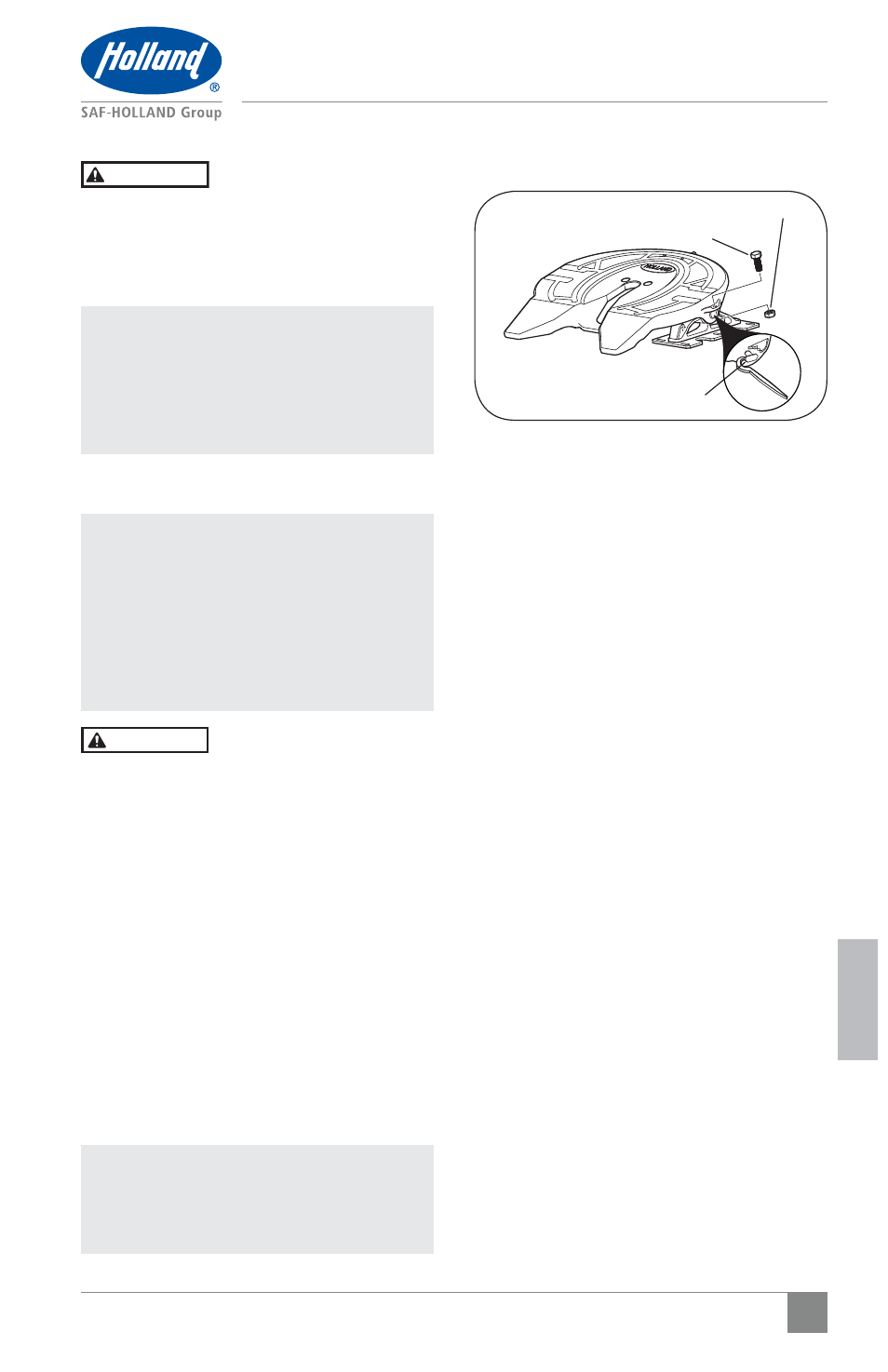

Figure 26
ÉCROU DE RETENUE
BOULON DE RETENUE
PLATEAU
SUPÉRIEUR
AXE DE SUPPORT
Un mauvais entretien de la
sellette peut résulter en une
séparation du tracteur et
de la remorque susceptible
de provoquer la mort ou
des blessures graves.
REMARQUE : La dépose du plateau
supérieur de la sellette
d’attelage n’est pas
nécessaire pour l’entretien
courant, mais peut l’être
pour certaines réparations.
11. Dépose du plateau supérieur
IMPORTANT : La sellette d’attelage
comporte des godets
remplaçables insérés entre
le plateau supérieur et
le socle de fixation. Lors
de la dépose du plateau
supérieur, prendre garde de
ne pas perdre ces godets.
La chute des godets hors
du plateau supérieur peut
entraîner une situation
potentiellement dangereuse
susceptible de provoquer des
blessures légères ou moyennes.
1. Déposer les boulons et écrous de retenue
de l’axe de support des deux côtés du
plateau supérieur de sellette (Figure 26).
2. À l’aide d’un levier, tirer les axes de support
hors du plateau supérieur de sellette
(Figure 26).
3. À l’aide d’un mécanisme de levage d’une
capacité de 230 kg (500 lb), poser le plateau
supérieur sur son socle de fixation. Poser
la sellette sur une surface de travail plane
et propre.
REMARQUE : Suivre les instructions
d’utilisation publiées par
le fabricant mécanisme
de levage.
