HARDWARE INSTALLATION
21

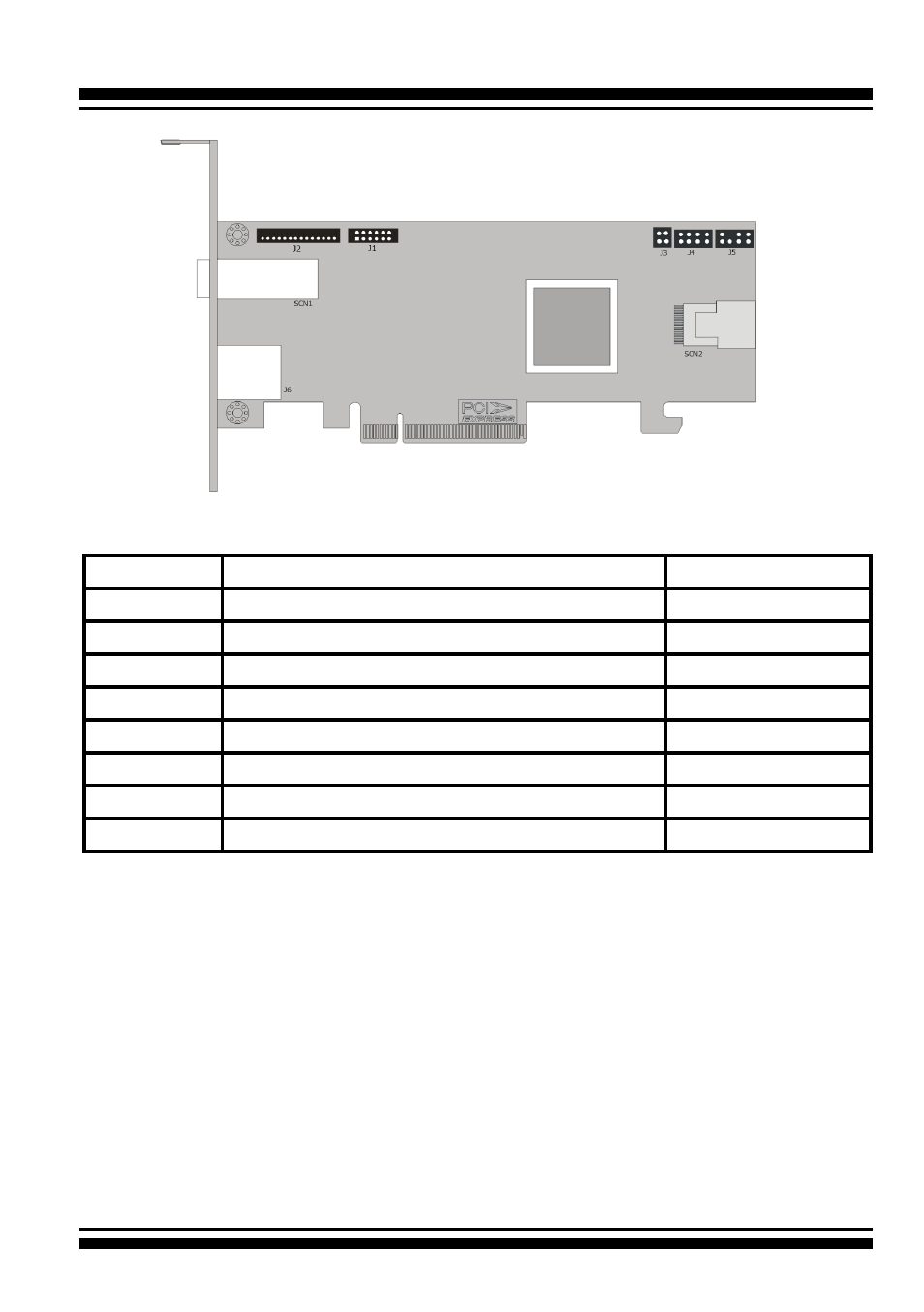

Figure 2-3, ARC-1883LP Top View
Connector
Type
Description
1. (J1)
Manufacture Purpose Port
12-pin box header
2. (J2)
Flash-based/Battery Backup Module Connector
14-pin header
3. (J3)
Global Fault/Activity LED
4-pin header
4. (J4)
Individual Fault/Activity LED Header
8-pin header
5. (J5)
I
2
C/LCD Connector
7-pin header
6. (SCN1)
Mini SAS HD 5-8 Ports (External)
SFF-8644
7. (SCN2)
Mini SAS HD 1-4 Ports (Internal)
SFF-8643
8. (J6)
Ethernet Port
RJ45
Table 2-3, ARC-1883LP Connectors
