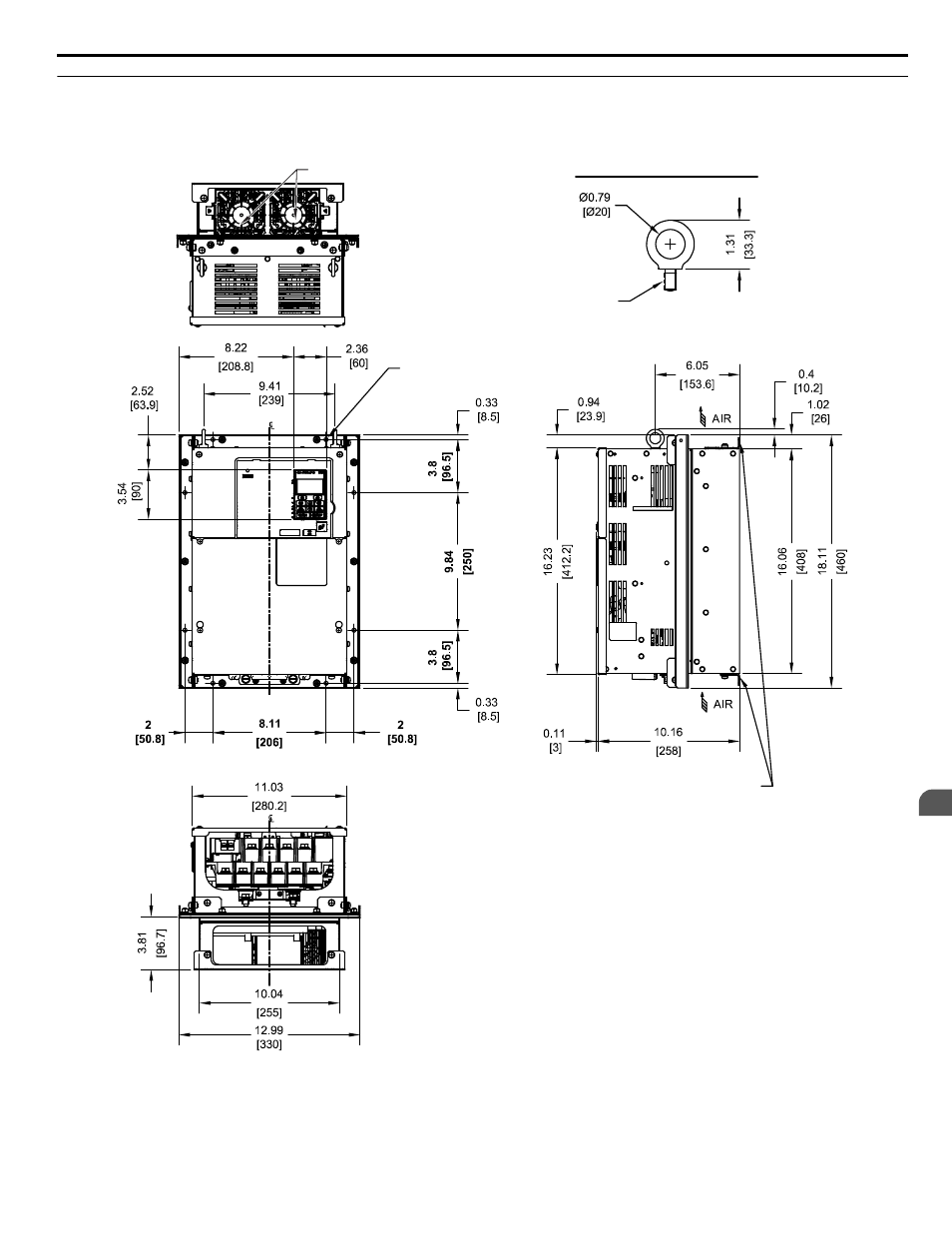

Flange Type Models 5A0041 and 5A0052
n
Flange Type Exterior and Mounting Dimensions
NOTE: Spreader bar required to avoid damage during lifting.
LIFTING AND EYEBOLT DETAILS
(2) EXTERNAL
COOLING FANS
(2) MOUNTING BRACKETS
USED DURING TRANSPORT ONLY
REMOVE BEFORE INSTALLING
NOTE: Maximum surrounding air temperature is 50 °C (122 °F)
Unit: in. [mm]
M8 THREAD
(8) MOUNTING HOLES
FOR 1/4 in. [M6] SCREWS
FRONT VIEW
VE
R
TICA
L MOUNTING DIM
VE
R
TICA
L MOUNTING DIM
VE
R
TICA
L MOUNTING DIM
HORIZONTAL MOUNTING DIM
HORIZONTAL MOUNTING DIM
HORIZONTAL MOUNTING DIM
Figure 2.21 Models 5A0041 and 5A0052
2.3 Flange Type Enclosure (NEMA 12 Backside) Dimensions & Heat Loss
YASKAWA ELECTRIC TOEP YAIZ1U 03A YASKAWA AC Drive – Z1000 User Manual
59
2
Mechanical Installation
