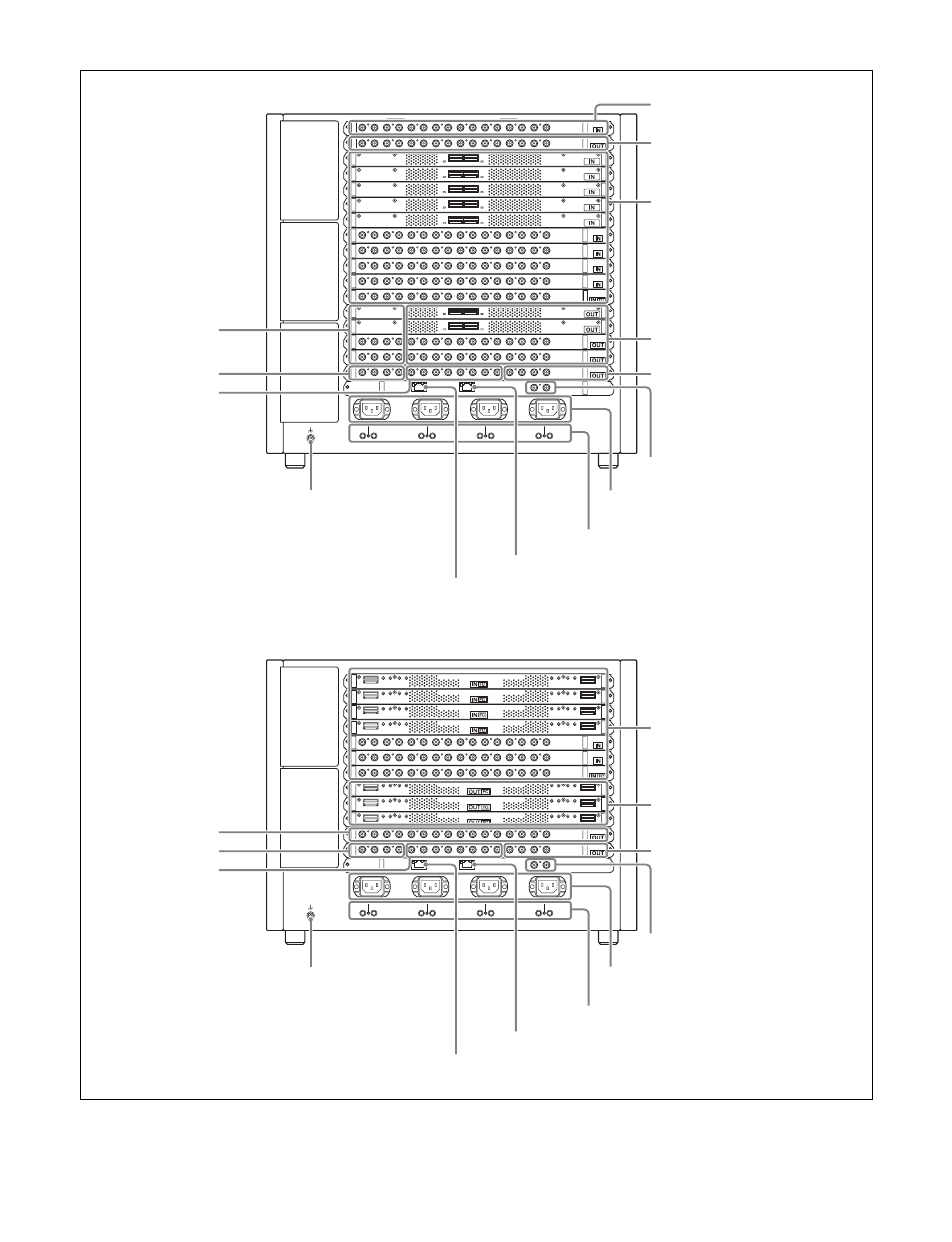

INPUT 1 to 160 connectors
g
OUTPUT 1 to 48 connectors
h
OUTPUT 49 to 52 connectors
i
FC OUTPUT 1
to 16 connectors
j
SPARE 1 to 4
connectors
k
MV OUTPUT 1
to 8 connectors
o
U
terminal
p
MVS LAN connector
s
RESET CIRCUIT BREAKER buttons
q
UTL LAN connector
n
-
AC IN A, B, C, and D connectors
t
REF IN connectors
XVS-8000
f
INPUT 1 to 112 connectors
g
OUTPUT 1 to 48 connectors
l
SPARE 5 to 8 connectors
i
FC OUTPUT 1
to 16 connectors
j
SPARE 1 to 4
connectors
k
MV OUTPUT 1
to 8 connectors
o
U
terminal
p
MVS LAN connector
s
RESET CIRCUIT BREAKER buttons
q
UTL LAN connector
n
-
AC IN A, B, C, and D connectors
t
REF IN connectors
XVS-7000
e
M/E DEDICATED OUTPUT 1 to 16
connectors
d
DEDICATED INPUT 1 to 16
connectors
