Page 409: 6 f o rm elements
HEIDENHAIN CNC PILOT 4290
409
6.6 F
o
rm
Elements

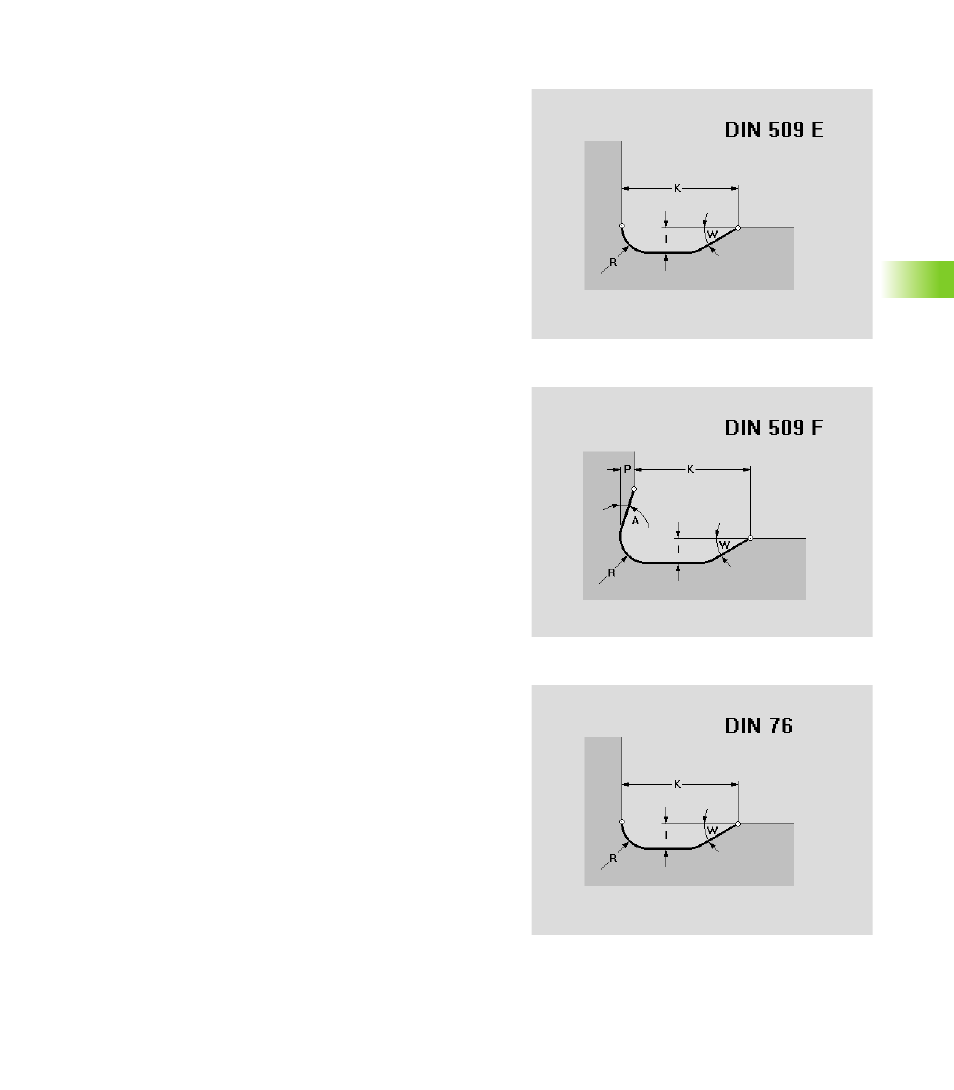

Undercut type E
This form element defines an undercut type E. TURN PLUS suggests
the parameters based on the diameter (see “Undercut DIN 509 E,
Parameters” on page 686).
Undercut type F
This form element defines an undercut type F. TURN PLUS suggests
the parameters based on the diameter (see “Undercut DIN 509 F,
Parameters” on page 686).
Undercut type G
This form element defines an undercut type G. TURN PLUS suggests
the parameters. You can overwrite the values, if required. The
proposed values are based on the metric ISO thread (DIN 13) that is
found from the diameter.
Parameters: see “Undercut DIN 76, Parameters” on page 684
Determining the thread pitch: see “Thread pitch” on page 688
Parameters
K
Undercut length
I
Undercut depth (radius)
R
Undercut radius in both corners of the undercut
W
Approach angle (undercut angle)
Parameters
K
Undercut length
I
Undercut depth (radius)
R
Undercut radius in both corners of the undercut
W
Approach angle (undercut angle)
A
Runout angle (transverse angle)
Parameters
F
Thread pitch
K
Undercut length (undercut width)
I
Undercut depth (radius)
R
Undercut radius in both corners of the undercut (default:
R=0.6*I)
W
Approach angle (undercut angle)
